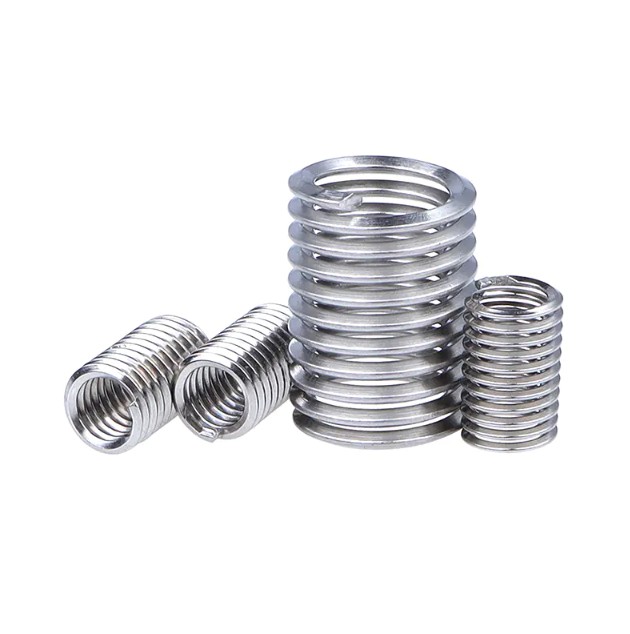

A umetak žičane niti je spiralno namotana naprava za pričvršćivanje izrađena od žice od nehrđajućeg čelika visoke čvrstoće (obično tipa 304 ili 316) s poprečnim presjekom u obliku dijamanta. Umeće se u prethodno narezanu rupu kako bi se stvorio trajni unutarnji navoj otporan na habanje koji premašuje čvrstoću većine osnovnih materijala. Dizajn umetka poput opruge omogućuje ravnomjernu raspodjelu opterećenja po cijeloj duljini navoja, pretvarajući smično opterećenje u radijalno "naprezanje obruča" za vrhunski integritet spoja.
Izvorno razvijeni za primjenu u zrakoplovstvu i automobilima, umetci od žičane niti služe dvije primarne funkcije: popravak oštećenih ili ogoljenih navoja i armaturne niti u mekim materijalima kao što su aluminij, magnezij i kompoziti. Završena površina (8-16 mikroinča) je iznimno glatka, gotovo eliminirajući eroziju navoja izazvanu trenjem i pružajući otpornost na koroziju.
Glavne vrste umetaka za žičane navoje
Umetci sa žičanim navojem kategorizirani su na temelju mehanizma za zaključavanje i načina ugradnje. Četiri primarne vrste su:
Slobodni (stiardni) umetci
Ovo su najčešći tip—u osnovi spiralno zavojne opruge koje stvaraju unutarnje navoje koji odgovaraju veličini vijka. Omogućuju glatke navoje koji se slobodno kreću bez ikakvih značajki zaključavanja. Najbolje za: Primjene opće namjene gdje je potrebno često sastavljanje/rastavljanje i gdje su vibracije minimalne.
Umetci za zaključavanje vijcima
Ovi umetci imaju jedan ili više poligonalnih zavojnica za držanje koji vrše radijalni pritisak na muški navoj, stvarajući prevladavajući okretni moment kako bi se spriječilo labavljenje uslijed vibracija ili udara. Oni eliminiraju potrebu za dodatnim mehanizmima za zaključavanje kao što su podloške za zaključavanje ili spojevi za osiguranje navoja. Najbolje za: Visoko vibracijska okruženja kao što su motori, strojevi i zrakoplovne aplikacije.
Tanged umeci
Izvorni dizajn s malim šiljkom (ručicom za ugradnju) na jednom kraju zavojnice. Nosač zahvaća alat za ugradnju i mora se odlomiti nakon ugradnje. Prednosti: Niži troškovi, utvrđena pouzdanost. Nedostaci: Rizik od ostataka stranih predmeta (FOD) od slomljenog vrha, koji zahtijevaju izvlačenje iz slijepih rupa.
Umetci bez zapleta
Moderna inovacija s urezima za pogon na oba kraja umjesto vrha. Ovi se umeci mogu ugraditi i ukloniti bez lomljenja ikakvih dijelova, čime se potpuno eliminiraju rizici FOD-a. Prednosti: Za višekratnu upotrebu, brža instalacija, nije potrebno vađenje čepa, idealno za kritične primjene u zrakoplovstvu i čistim sobama. Dostupno u: Konfiguracije slobodnog hoda i zaključavanja vijcima.
| Vrsta | Značajka zaključavanja | Instalacija | FOD rizik | Najbolja aplikacija |
|---|---|---|---|---|
| Slobodno trčanje | Nijedan | Tanged ili Nezapetljano | Nisko-srednje | Glavna skupština |
| Zatvaranje vijcima | Zavojnice radijalnog zahvata | Tanged ili Nezapetljano | Nisko-srednje | Visoko vibracijska okruženja |
| Tanged | Varira | Zahtijeva tang break-off | Srednje-visoka | Troškovno osjetljive aplikacije |
| Tangless | Varira | Nije potrebno lomljenje | Nijedan | Zrakoplovstvo, kritični sustavi |
Kako odabrati odgovarajući model
Odabir ispravnog umetka žičane niti zahtijeva razmatranje četiri ključna parametra:
Veličina i korak navoja
Uskladite umetak s vašim specifikacijama vijka (metrički: M2–M39; imperijalni: UNC/UNF #2 do 1/2" i veći). Umetak mora odgovarati i nominalnom promjeru i koraku navoja (grubom ili finom) pričvršćivača.
Duljina umetanja
Duljina umetka navedena je kao višekratnik promjera navoja (D):
- 1.0D: Minimalni angažman, pogodan za uske prostore
- 1.5D: Standardna duljina za većinu primjena
- 2,0D–3,0D: Maksimalna čvrstoća za visoke opterećenja ili kritične primjene
Odabir materijala
Standardni umeci se proizvode od 304 nehrđajući čelik (AISI 304, otvrdnuto na 200,000 psi vlačne čvrstoće). Za specijalizirane primjene:
- 316 nehrđajući čelik: Poboljšana otpornost na koroziju za pomorska/kemijska okruženja
- Inconel X-750: Primjene na visokim temperaturama (do 550°C/1022°F)
- Fosforna bronca: Primjene koje zahtijevaju smanjenu otpornost na žarenje ili iskrenje
Površinska obrada
Dodatni premazi poboljšavaju učinkovitost u određenim uvjetima:
- Lubrikant za suhi film (MolyLube): Smanjuje trenje u primjenama s velikim momentom, otpornost na visoke temperature
- Presvlačenje kadmijem ili niklom: Vrhunska otpornost na koroziju, sprječava habanje tijekom ugradnje
- Posrebrenje: Primjena na ekstremnim temperaturama, smanjuje trganje konca
Potrebni alati za instalaciju
Potpuna instalacija umetka za žičane navoje zahtijeva sljedeće specijalizirane alate:
| Alat | Funkcija | Napomene o specifikaciji |
|---|---|---|
| STI (umetak s navojem) Tap | Stvara unutarnje niti za umetanje | Veći promjer koraka od standardne slavine; moraju točno odgovarati veličini umetka |
| Svrdlo za jezgrene rupe | Buši pilot rupu prije narezivanja | Promjer specifičan za veličinu umetka; nema dopuštenih tolerancija |
| Alat za umetanje (prednamatač) | Vjetrovi se umeću u navojnu rupu | Ručni, električni ili pneumatski; zarobljene ili nezarobljene vrste trna |
| Tang Break Alat | Uklanja mrlje nakon postavljanja | Probijač i čekić (200 g) za male veličine; specijalizirani alati za lomljenje za veće |
| Upuštač | Stvara uvodno skošenje | Dubina ≤ 0,4 × nagib; sprječava križanje navoja umetka |
| Mjerač čepa navoja | Provjerava točnost gotovog konca | Go/No-Go mjerač za kontrolu kvalitete |
| Alat za vađenje | Uklanja oštećene umetke | Potrebno za scenarije popravka ili zamjene |
Opcije električnog alata: Za proizvodnju velike količine, pneumatski ili električni alati za ugradnju osiguravaju dosljednu dubinu ugradnje putem podesivih ograničenja dubine i značajki automatskog preokreta.
Ispravan postupak instalacije
Ispravna instalacija slijedi precizan niz od pet koraka . Odstupanja od ovog postupka primarni su uzrok kvara umetka.
Korak 1: Bušenje
Koristeći navedeno STI svrdlo, izbušite rupu na točan promjer i dubinu. Kritični zahtjevi: Dubina bušenja mora biti veća od dubine ugradnje umetka za najmanje 1-2 navoja; rupa ne smije biti sužena; strugotine moraju biti potpuno uklonjene—posebno kritično za slijepe rupe.
Korak 2: Upuštanje
Nanesite upuštač na ulaz rupe kako biste spriječili križanje navoja i omogućili uvod za umetak. Maksimalna dubina upuštanja: 0,4 × korak. Pretjerano upuštanje kompromitira retenciju umetka.
Korak 3: Tapkanje (STI Tap)
Režite navoje koristeći specificirani STI navoj, koji stvara veći promjer uspona od standardnih navoja kako bi se prilagodio vanjskom promjeru umetka. Za prolazne rupe, dubina navoja mora biti veća od duljine umetka. Za slijepe rupe koristite kontroliranu silu kako biste spriječili lomljenje slavine. Temeljito očistite niti pomoću komprimiranog zraka (radijalne mlaznice za slijepe rupe) prije ugradnje umetka.
Korak 4: Umetnite instalaciju
Montirajte umetak na alat za ugradnju, zahvativši nit (za umetke s šiljkom) ili zabijte zareze (za umetke bez spojnice). Okrenite alat kako biste umetnuli umetak u navojnu rupu. Zaustavite se kada je umetak 0,25–0,75 niti ispod površine. Izbjegavajte primjenu prekomjerne aksijalne sile, koja može uzrokovati "križni navoj" ili oštećenje umetka.
Korak 5: Uklanjanje šiljaka (samo šiljasti umetci)
Za prolazne rupe: Postavite alat za lomljenje šiljke (probijač) preko šiljke i udarite drugi kraj alata 200 g čekić odrezati tang. Za slijepe rupe: Koristite kliješta s dugim vrhom ili alate za vađenje kako biste izvadili slomljeni vrh. Pomoću mjerača utikača navoja provjerite zadovoljava li gotovi navoj specifikaciju (obično ISO 2/6H tolerancija).
Kompatibilni materijali
Umeci žičane niti kompatibilni su s gotovo svim građevinskim materijalima, s posebnim prednostima za mekše podloge.
Meki metali (primarne primjene)
- Aluminijske legure: Najčešća primjena; sprječava skidanje navoja u lijevanom i kovanom aluminiju
- Legure magnezija: Neophodan za lagane zrakoplovne i automobilske komponente
- Bakar i bronca: Pruža otpornost na trošenje mekših obojenih metala
- Titan: Kompatibilan, ali se često koristi za popravak navoja, a ne za primarno pojačanje
željezni metali
Iako su rjeđe potrebni u čeliku (koji ima odgovarajuću čvrstoću navoja), umeci se koriste u lijevanog željeza i nodularno željezo za otpornost na habanje i in čelika aplikacije koje zahtijevaju čestu montažu/demontažu kako bi se spriječilo trošenje navoja.
Nemetalni materijali
Djelotvorno u termoplasti, duroplasti i kompoziti (ugljična vlakna, stakloplastika) gdje bi se izravne niti lako skinule. Radijalni pritisak umetka stvara mehaničko zaključavanje bez koncentracije naprezanja koja uzrokuje pucanje u krhkim materijalima.
Smjernice za tvrdoću materijala: Umetci su najkorisniji kada je tvrdoća osnovnog materijala niža 30 HRC (Rockwell C) . U tvrđim materijalima umetci pružaju otpornost na koroziju i produljuju životni vijek navoja, a ne povećavaju čvrstoću.
Rukovanje pretjeranim zatezanjem i lomom
Neuspjesi instalacije zahtijevaju sustavnu sanaciju kako bi se vratio integritet niti.
Uklanjanje prenapetog umetka
Kada je umetak previše zategnut ili nepravilno postavljen, koristite specijalizirani alat za izvlačenje . Umetnite vrh alata u umetnutu zavojnicu, čvrsto pritisnite i zakrenite suprotno od kazaljke na satu za izvlačenje umetka. Za tvrdoglave slučajeve nanesite ulje za prodor i pustite ga da se upije prije pokušaja ekstrakcije.
Uklanjanje slomljenog umetka
Ako umetak pukne tijekom instalacije:
- Izbušite slomljeni umetak pomoću svrdla nešto manji od veličine svrdla za nareznicu STI kako biste izbjegli oštećenje matičnih niti
- Upotrijebite izvlakač slavine ili alat za jednostavno izvlačenje za uklanjanje preostalih dijelova zavojnice
- Pregledajte ima li oštećenja na navojnoj rupi; ako su navoji oštećeni, izbušite sljedeću veću veličinu umetka ili koristite čvrsti umetak čahure (Keensert) za popravak
Mjere prevencije
Kako biste spriječili pretjerano zatezanje:
- Upotrijebite alate za ugradnju s ograničenjem zakretnog momenta ili prethodno namještene moment ključeve
- Zaustavite instalaciju kada je umetak 0,25–0,75 niti ispod površine — nikad u ravnini ili strši
- Provjerite je li dubina slavine dovoljna prije instalacije; nedovoljna dubina uzrokuje "dobijanje dna" i izobličenje zavojnice
- Koristite odgovarajuće podmazivanje tijekom rezanja kako biste spriječili nagrizanje koje može uzrokovati zalijepljenje umetka
Često postavljana pitanja
Mogu li se umetci žičane niti ponovno upotrijebiti?
Tangless umetci se mogu ukloniti i ponovno koristiti više puta bez oštećenja. Končani umeci tehnički se mogu ukloniti, ali lomljenje vrha čini ponovnu upotrebu nepraktičnom. Za aplikacije koje zahtijevaju često održavanje, navedite umetke bez spojnica od samog početka.
Koliko je jača rupa s navojem s umetkom?
Ispravno postavljeni umetak žičane niti osigurava navoj koji je 20% čvršći od originalnog matičnog materijala u napetosti i znatno superiorniji u smicanju. Raspodjela opterećenja po cijeloj duljini umetka u odnosu na koncentraciju na prva 2-3 navoja standardne navojne rupe daje primarnu prednost čvrstoće.
Utječu li umetci na specifikacije momenta zavrtnja?
Potrebni su umetci za zaključavanje vijcima veći moment ugradnje (obično 1,5–2× standardno) zbog prevladavajućeg okretnog momenta iz zavojnica za držanje. Slobodnohodni umetci koriste standardne vrijednosti zakretnog momenta. Uvijek provjerite prema specifikacijama proizvođača umetka, jer premalo zatezanje može uzrokovati labavljenje, dok pretjerano zatezanje može uzrokovati kvar vijka.
Jesu li umetci žičane niti standardizirani?
Da, većina umetaka odgovara DIN 8140 (europski), NASM 21209 (Aerospace), ili MS21209 (Vojni standard). Ova standardizacija osigurava kompatibilnost među proizvođačima za umetke, slavine i alate za ugradnju, iako se provjera preporučuje za kritične primjene.
Mogu li se umetci ugraditi u slijepe rupe?
Da, i umetci s šiljcima i umetci bez šiljaka rade u slijepim rupama. Za pločice s šiljcima u slijepim rupama, osigurajte da dubina rupe odgovara cijeloj duljini pločice plus razmak od lomljenja šiljke. Umetci bez spojnica posebno su povoljni za slijepe rupe jer eliminiraju rizik od zaostajanja labavih vrhova u šupljini.
Što uzrokuje "okretanje" ili izvlačenje umetka?
Rotacija umetka u matičnoj rupi označava nedovoljan radijalni pritisak , obično uzrokovano: (1) netočnom veličinom STI navoja što rezultira prevelikim navojima, (2) ugradnjom u materijal ispod minimalne tvrdoće/smične čvrstoće ili (3) korištenjem prekratke duljine umetka za opterećenje. Sanacija zahtijeva bušenje i ugradnju većeg umetka ili prelazak na čvrsti umetak s zaključavanjem ključem.
