Što je navojna slavina?

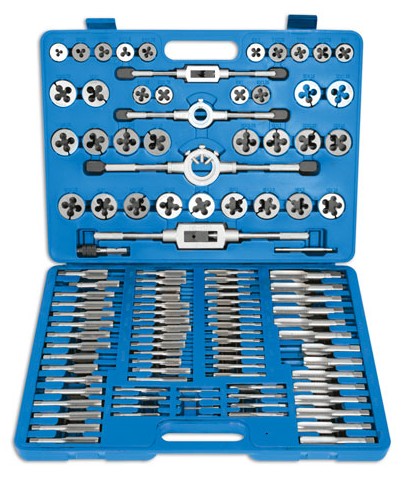

A slavina za navoj je specijalizirani alat za rezanje dizajniran za stvaranje unutarnjih navoja unutar prethodno izbušenih rupa. Funkcionira uklanjanjem materijala (rezanjem navoja) ili pomicanjem materijala (formiranjem navoja) kako bi proizveo spiralne utore koji prihvaćaju vijke, vijke i druge spojne elemente s navojem. Navojni navoji neophodni su u proizvodnji, automobilskoj, zrakoplovnoj i vodovodnoj industriji gdje je potreban precizan unutarnji navoj za montažu i mehaničko pričvršćivanje.

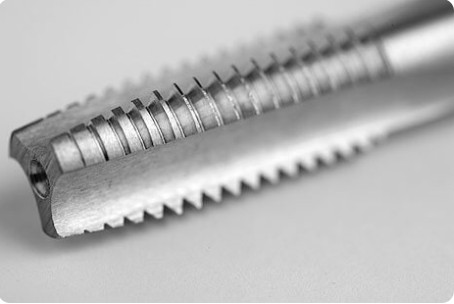

Ureznici za navoje obično se proizvode od kaljenog kromiranog čelika, brzoreznog čelika (HSS) ili čvrstog karbida kako bi izdržali sile rezanja i trenje koje nastaje tijekom procesa narezivanja navoja. Alat ima uzdužne žljebove koji osiguravaju rezne rubove i kanale za evakuaciju strugotine, zajedno sa skošenim vrhom koji vodi nareznicu u rupu.
Glavne funkcije navojnog navoja
Stvaranje unutarnje niti
Primarna funkcija navojnog navoja je rezanje ili oblikovanje unutarnjih navoja u rupama. Za razliku od alata za vanjske navoje (matrica), nareznici rade s unutarnje strane cilindrične površine, stvarajući žensku komponentu navojnog spoja. To omogućuje sigurno pričvršćivanje vijaka, vijaka i klinova na metalne, plastične ili kompozitne radne dijelove.
Popravak i restauracija navoja
Slavine imaju ključnu funkciju u popravljanju oštećenih ili ogoljenih unutarnjih navoja. Ponovnim rezanjem profila navoja, nareznici mogu vratiti istrošene navoje na njihove izvorne specifikacije, spašavajući komponente visoke vrijednosti od otpada. Ovo je osobito važno u popravcima motora, održavanju strojeva i primjenama u zrakoplovstvu, gdje su troškovi zamjene komponenti znatni.
Upravljanje i evakuacija čipova
Različite geometrije slavina dizajnirane su za učinkovito upravljanje strugotinama. Spiralne nareznice guraju strugotinu prema naprijed (idealno za prolazne rupe), dok spiralne nareznice povlače strugotine unatrag (bitno za slijepe rupe). Ova funkcija evakuacije strugotine sprječava lomljenje alata i osigurava kvalitetu navoja.
Kako koristiti nareznicu za navoje za izračune navoja
Dodirnite Izračun veličine svrdla
Prije urezivanja navoja morate izbušiti pilot rupu odgovarajućeg promjera. Veličina svrdla za nareznicu izračunata je tako da se postigne približno 65–75% zahvaćanja niti , koji osigurava optimalnu ravnotežu između snage i okretnog momenta. Samo probušena rupa 0,2 mm premalo može povećati okretni moment za 15-25% , što značajno povećava rizik od loma.
RPM i izračun brzine dodavanja

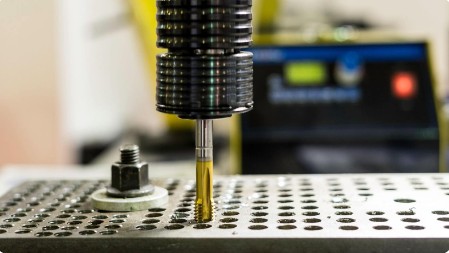

Za CNC narezivanje navoja, brzina vretena (RPM) izračunava se pomoću formule: RPM = (Brzina rezanja × 1000) / (π × Promjer nareznice) . Brzina napredovanja mora točno odgovarati koraku navoja—svaka neusklađenost uzrokuje zapinjanje navoja ili lom navoja. Na primjer, slavina M6×1.0 zahtijeva točno 1.0 mm dodavanja po okretaju.
Izračun dubine za slijepe rupe
Prilikom urezivanja slijepih rupa, izračunajte dubinu bušenja 3–5 duljina razmaka iznad potrebne dubine navoja. To sprječava dodir slavine s dnom rupe, što uzrokuje trenutni lom. Za navoj M8×1,25 koji zahtijeva dubinu navoja od 20 mm, izbušite na najmanje 24–26 mm dubine.
Urezivanje navoja u odnosu na druge metode urezivanja navoja

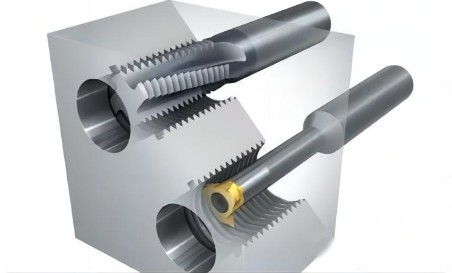

Ključni uvid: Glodanje navoja je poželjno za materijale koji prelaze 50 HRC ili visokovrijedne dijelove jer se slomljena glodala lakše uklanjaju nego slomljene slavine. Ponude dodirivanja obrasca 3× dulji vijek trajanja alata nego rezanje slavina u aluminiju, ali je ograničeno na materijale ≤36 HRC.
Razlika između slavine i slavine s navojem
Izrazi se često koriste kao sinonimi, ali postoje suptilne razlike:
- "Dodirni" je opći izraz za bilo koji alat koji se koristi za stvaranje unutarnjih navoja, uključujući ručne nareznice, strojne nareznice i nareznice za oblikovanje.
- "Dodirni konac" posebno se odnosi na kompletan sklop alata za rezanje s definiranom geometrijom navoja, žljebovima i konfiguracijom drške dizajniran za proizvodnju standardiziranih profila navoja (npr. UNC, UNF, metrički).
U praktičnoj uporabi, "navojna nareznica" naglašava funkciju alata za stvaranje spiralnih navoja, dok se "nareznica" može odnositi šire na kategoriju alata. Oba pojma opisuju istu temeljnu obitelj alata.
Kako spriječiti lomljenje slavine
Lom nareznice je među najskupljim kvarovima strojne obrade, a slomljene nareznice u slijepim rupama često zahtijevaju EDM ekstrakcija koji može koštati više od samog dijela. Provedite ove provjerene strategije:
Optimizirajte dimenzioniranje pilot rupe
cilj 75% zahvaćanja niti nego 100%. Puni navoji dodaju samo 5% čvrstoće, ali utrostručuju zahtjeve okretnog momenta. Provjerite veličinu bušenja pri postavljanju—nikada se ne oslanjajte samo na podatke programa.
Odaberite odgovarajuću geometriju navoja

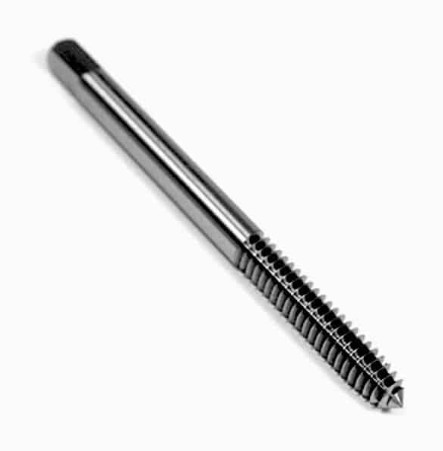

- Kroz rupe: Upotrijebite spiralne vrhove (vrh pištolja) koji guraju strugotinu prema naprijed

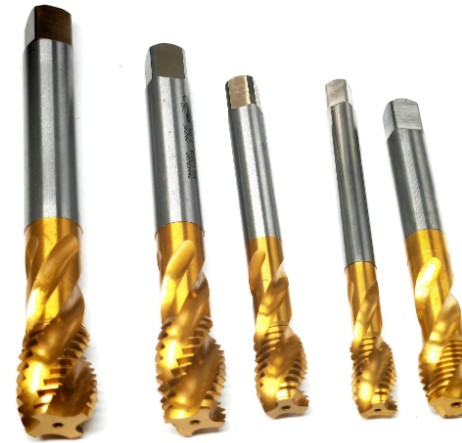

- Slijepe rupe: Upotrijebite spiralne slavine koje povlače strugotine prema gore
- Duboke rupe (>1,5× promjer): Implementirajte cikluse peckanja
Kontrolirajte parametre rezanja
Smanjite brzinu rezanja za 20-30% za kaljene čelike. Koristite način krutog narezivanja u CNC-u za sinkronizaciju brzine vretena i brzine posmaka—neporavnanje uzrokuje neravnomjerno opterećenje i lom.
Osigurajte odgovarajuće podmazivanje
Tekućine za rezanje na bazi ulja s aditivima za ekstremne tlakove nadmašuju rashladne tekućine topive u vodi za narezivanje navoja. Za nehrđajući čelik 316L, neadekvatno podmazivanje uzrokuje otvrdnjavanje i zaribavanje.
Održavajte uvjete alata i stroja
- Zamijenite slavine proaktivno na temelju ograničenja broja niti, ne čekajući kvar
- Provjerite je li otkazivanje vretena ≤0,01 mm
- Upotrijebite plutajuće držače za slavine kako biste prilagodili manja odstupanja
Što je slijepa rupa i koju slavinu treba koristiti?
Definicija slijepe rupe
A slijepa rupa je rupa koja ne prolazi u potpunosti kroz obradak-ima zatvoreno dno. Za razliku od prolaznih rupa, slijepe rupe hvataju strugotine unutra, čineći stvaranje navoja znatno izazovnijim. Slijepe rupe su uobičajene u blokovima motora, hidrauličkim razvodnicima i strukturnim komponentama gdje pričvrsni elementi ne smiju stršati kroz suprotnu stranu.
Preporučene vrste nareznica za slijepe rupe
Kritični zahtjev: Za slijepe rupe uvijek koristite spiralne svirale s unutarnjim kanalima rashladne tekućine ako je moguće. Oni povlače strugotinu prema gore i van iz rupe, sprječavajući nakupljanje na dnu koje uzrokuje lomljenje. Za rupe dublje od 1,5× promjera, primijenite urezivanje navoja za urezivanje - pomaknite 2-3 navoja naprijed, a zatim uvucite kako biste očistili strugotine.
Kako održavati navojni navoj
Čišćenje i skladištenje
Nakon svake uporabe, temeljito očistite slavine četkom i otapalom kako biste uklonili strugotinu i ostatke tekućine za rezanje. Spremite slavine u pojedinačne odjeljke ili zaštitne navlake kako biste spriječili oštećenje rubova. Nikada ne bacajte slavine u ladice za alate gdje mogu doći u dodir s drugim alatima.
Pregled i oštrenje
Pregledajte rezne rubove slavina pod povećanjem na istrošenost, krhotine ili nakupljene rubove. Ponovno brušenje žljebova kada se otkrije istrošenost, ali nikada ne brusite dno svirale — ovo slabi alat. Uklonite sve istrošene dijelove tijekom ponovnog brušenja kako biste vratili ispravnu geometriju. Izbjegavajte stvaranje preuske širine površine tijekom ponovnog oštrenja.
Premazivanje i površinska obrada
Primijenite površinske tretmane kao što su Titanijev nitrid (TiN) ili parni oksid za smanjenje trenja i produljenje vijeka trajanja alata. TiCN premazi posebno su učinkoviti za aplikacije od nehrđajućeg čelika. Ponovno obložene slavine mogu postići 2–3x vijek trajanja alata alata bez premaza.
Upravljanje životom
Uspostavite unaprijed određena ograničenja vijeka trajanja alata na temelju materijala i broja navoja. Na primjer, HSS slavina u aluminiju može obraditi 500–1000 rupa , dok ista slavina od nehrđajućeg čelika 316L može samo trajati 50–100 rupa . Zamijenite slavine proaktivno—istrošene slavine režu premale navoje i zahtijevaju veći zakretni moment, povećavajući rizik od loma.
Često postavljana pitanja o navojima
Zašto mi se slavina stalno lomi u slijepim otvorima?
Najčešći uzrok je nakupljanje strugotine na dnu rupe . Prebacite se na spiralne nareznice koje vuku strugotine prema gore, provjerite da dubina bušenja osigurava odgovarajući razmak (3–5 koraka iznad dubine navoja) i razmislite o ciklusima narezivanja narezima za duboke rupe.

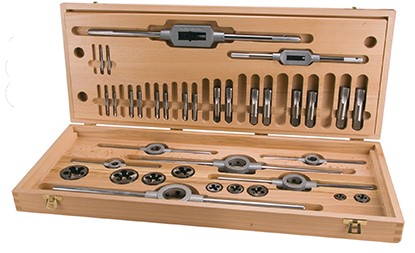

Mogu li koristiti istu slavinu za ručno i strojno urezivanje?

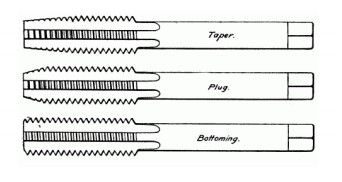

Ručni ureznici za nareznice (konus, čep, kompleti za donje dijelove) dizajnirani su za ručnu upotrebu s ključevima za nareznike i imaju specifične duljine skošenja za progresivno rezanje. Strojni nareznici su projektirani za korištenje u CNC/obradnom centru sa sinkroniziranim brzinama napredovanja. Dok se ručne slavine mogu koristiti u strojevima, strojne slavine ne bi se trebale koristiti ručno zbog njihove agresivne geometrije.
Koja je razlika između rezanja i oblikovanja slavina?
Rezanje slavina ukloniti materijal za stvaranje niti i proizvodnju strugotina. Formiranje slavina (roll taps) istiskuju materijal bez stvaranja strugotina, stvarajući jače navoje s boljom završnom obradom površine. Međutim, oblikovanje navoja zahtijeva materijale ≤36 HRC i proizvodi malo veće navoje, zahtijevajući veće pilot rupe.
Kako ukloniti slomljenu slavinu iz rupe?
Metode uklanjanja uključuju: (1) izvlakače slavina koje hvataju slomljenu dršku, (2) obradu električnom pražnjenjem (EDM) za spaljivanje slavine, (3) pažljivo bušenje lijevim bušilicama ili (4) kemijsko otapanje za dijelove visoke vrijednosti. Prevencija je uvijek isplativija—uklanjanje slomljene slavine može koštati više od samog obratka.
Zašto su moji konci prečvrsti ili prelabavi?
Labave niti ukazuju na prevelike rupe za bušenje ili istrošene nareznice za rezanje premale veličine. Čvrste niti predložiti premale bušilice, istrošene nareznice za rezanje premale (istrošenost boka povećava promjer koraka) ili nedovoljno podmazivanje koje uzrokuje nagrizanje. Uvijek provjerite veličinu svrdla i navedite klase tolerancije (6H za metričke, 2B za objedinjene) na crtežima.
Koju brzinu rezanja trebam koristiti za urezivanje?
Tipične površinske brzine: Aluminij: 15–25 m/min; Ugljični čelik: 8–12 m/min; Nehrđajući čelik: 4–8 m/min; Kaljeni čelik (>45 HRC): 3–5 m/min . Ako ste u nedoumici, počnite od donjeg kraja i postupno povećavajte. Prevelika brzina uzrokuje otvrdnjavanje nehrđajućeg čelika i nakupljanje topline koja ubrzava trošenje.
