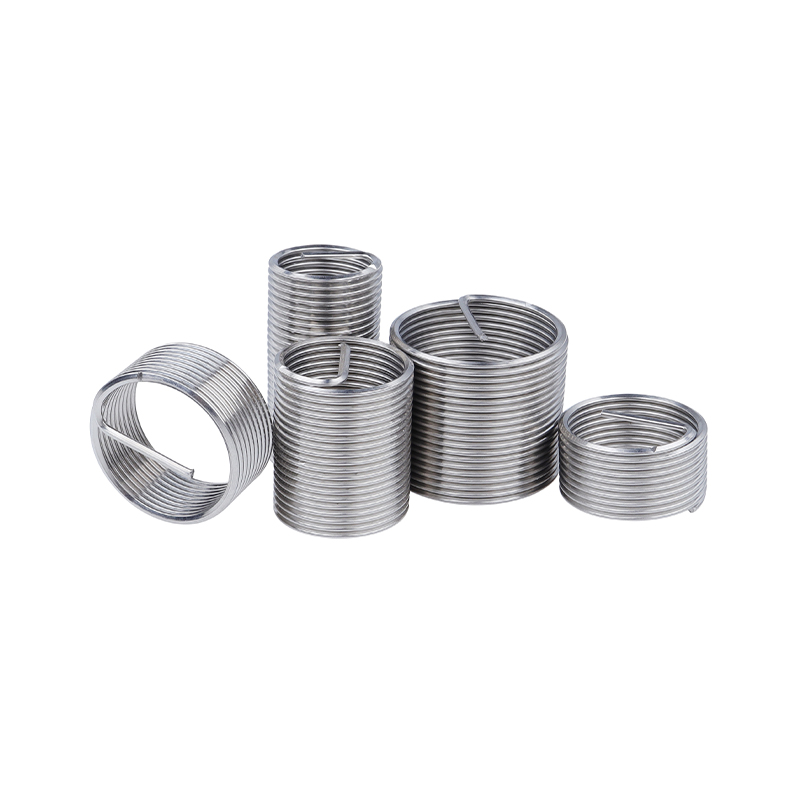

Umetak žice s finim navojem

Umetak za žičane navoje s finim korakom je umetak za žičane navoje s dizajnom navoja s finim korakom. U usporedbi s žičanim navojnim umetcima s grubim korakom iste kategorije, njegov razmak navoja je manji, što omogućuje više zahvatnih zuba unutar istog nazivnog promjera. To ravnomjernije raspoređuje opterećenje i povećava otpornost na vibracije i brtvljenje navojnog spoja. Izrađen od precizno namotane žice od nehrđajućeg čelika u obliku dijamanta, oblikuje unutarnje navoje visoke preciznosti u mekim materijalima poput aluminija ili plastike, ili u oštećenim rupama s navojem, učinkovito rješavajući probleme poput skidanja niti, trošenja i korozije. Pruža pouzdano rješenje za ojačanje navoja za preciznu opremu, hidrauličke sustave i druge primjene koje zahtijevaju visoku stabilnost i performanse brtvljenja.

PREV：Umetak za zaključavanje vijaka SLJEDEĆE:Nema sljedećeg članka

Značajke proizvoda

Fini dizajn navoja: Manji korak navoja s više zahvatnih zuba, osigurava ravnomjerniju raspodjelu opterećenja i bolje vibracije i učinak protiv labavljenja u usporedbi s pločicama s grubim korakom. Prikladno za uvjete visokofrekventnih vibracija.
Precizno oblikovanje navoja: Izrađeno od žice od nehrđajućeg čelika u obliku dijamanta, formirajući unutarnje navoje visoke preciznosti koji osiguravaju koaksijalno poravnanje i točnost montaže.
Otpornost na habanje i koroziju: Nehrđajući čelik pruža izvrsnu otpornost na habanje i koroziju, pogodan za vlažna, kemijska ili druga oštra okruženja, produžujući životni vijek konca.
Funkcija popravka navoja: može brzo popraviti oštećene rupe s finim navojem bez zamjene osnovnog materijala, značajno smanjujući troškove održavanja opreme.
Vrhunska izvedba brtvljenja: Fini dizajn navoja pruža veću kontaktnu površinu, poboljšavajući brtvljenje spojeva, pogodno za hidrauličke, pneumatske i druge primjene osjetljive na curenje.

Primjene

Precizni instrumenti: Postignite visokoprecizne spojeve navoja u kritičnim komponentama medicinskih uređaja i mjernih instrumenata, osiguravajući stabilan i pouzdan rad.
Hidraulički i pneumatski sustavi: Ojačajte navoje na komponentama kao što su hidraulički ventili i cilindri, poboljšavajući performanse brtvljenja i sprječavajući curenje medija.
Zrakoplovstvo: Ojačajte spojeve s finim navojem u laganim komponentama na bazi aluminija za aplikacije u zrakoplovstvu, ispunjavajući zahtjeve za sklapanje visoke pouzdanosti.
Proizvodnja automobila: koristi se u visokovibrirajućim komponentama kao što su mjenjači i motori za povećanje otpornosti navoja na vibracije i učinak protiv labavljenja.

Tehničke specifikacije proizvoda

Nominalni promjer	Pitchp	Nominalno xd	duljina cew aloo		Frestateomin	promjer maternice max	BitDiameterΦ	DianebrmborMumbe često	Pitchp	Nominalna duljinaMhmbercftF ems jeli vanjski promjer					Promjer svrdlaΦ
			mm	Broj preklopa						xd	mm	W	min	max
2	0.4	1d	2.00	2.9	2.6	2.8	2.1	2-56 (prikaz, ostalo).	0.435	1d	2.2	3.0	2.7	2.9	2.4
		1.5d	3.00	4.9						1.5d	3.3	5.25
		2d	4.00	6.9						2d	4.4	7.4
		2.5d	5.50	8.9						2.5d	5.5	9.6
2.5	0.45	1d	2.50	3.5	3.3	3.5	2.6	4-40 (prikaz, ostalo).	0.635	1d	2.9	2.8	3.66	4.04	3.1
		1.5d	3.75	5.9						1.5d	4.3	4.8
		2d	5.00	8.1						2d	5.8	6.8
		2.5d	6.25	10.5						2.5d	7.2	8.8
3	0.5	1d	3.00	3.9	3.8	4.0	3.1	6-32 (prikaz, ostalo).	0.794	1d	3.5	2.8	4.52	4.90	3.8
		1.5d	4.50	6.3						1.5d	5.3	4.8
		2d	6.00	8.7						2d	7.0	6.7
		2.5d	7.50	11.1						2.5d	8.3	8.7
4	0.7	1d	4.00	3.7	5.1	5.3	4.2	8-32 (prikaz, ostalo).	0.794	1d	4.2	3.5	5.20	5.56	4.4
		1.5d	6.00	6.1						1.5d	6.3	5.9
		2d	8.00	8.4						2d	8.3	8.3
		2.5d	10.00	10.9						2.5d	10.5	10.7
5	0.8	1d	5.00	4.3	6.4	6.6	5.2	10-32 (prikaz, ostalo).	0.794	1d	4.8	4.1	6.19	6.68	5.1
		1.5d	7.50	6.9						1.5d	7.2	6.8
		2d	10.00	9.7						2d	9.6	9.5
		2.5d	12.50	12.3						2.5d	12.1	12.1
6	1.	1d	6.00	4.2	7.6	7.9	6.3	1/4-20	1.270	1d	6.4	3.4	7.86	8.38	6.7
		1.5d	9.00	6.9						1.5d	9.5	5.7
		2d	12.00	9.6						2d	12.7	8.0
		2.5d	15.00	12.3						2.5d	15.9	10.3
8	1.25	1d	8.00	4.7	9.9	10.1	8.3	5/16-18	1.411	1d	7.9	4.0	9.64	10.16	8.4
		1.5d	12.00	7.4						1.5d	11.9	6.6
		2d	16.00	10.6						2d	15.9	9.3
		2.5d	20.00	13.5						2.5d	19.8	11.9
10	1.5	1d	10.00	5.0	12.1	12.5	10.4	3/8-16	1.588	1d	9.5	4.4	11.48	11.99	10
		1.5d	15.00	8.1						1.5d	14.3	7.2
		2d	20.00	11.2						2d	19.1	10.1
		2.5d	25.00	14.2						2.5d	23.8	12.9
12	1.75	1d	12.00	5.2	14.4	14.8	12.4	7/16-14	1.814	1d	11.1	4.5	13.36	13.99	11.6
		1.5d	18.00	8.4						1.5d	16.7	7.4
		2d	24.00	11.7						2d	22.2	10.3
		2.5d	30.00	14.7						2.5d	27.8	13.1
14	2	1d	14.00	5.6	16.8	17.2	14.5	1/2-13	1.954	1d	12.7	4.8	15.16	15.80	13.2
		1.5d	21.00	8.8						1.5d	19.1	7.9
		2d	28.00	12.0						2d	25.4	10.9
		2.5d	35.00	15.2						2.5d	31.8	13.9
16	2	1d	16.00	6.5	19.0.	19.4	16.5	5/8-11	2.309	1d	15.9	5.3	18.84	19.48	16.6
		1.5d	24.00	10.1						1.5d	23.8	8.3
		2d	32.00	13.8						2d	31.8	11.8
		2.5d	40.00	17.5						2.5d	39.7	15.0
20	2.5	1d	25.00	6.3	23.7	24.2	20.6	3/4-10	2.540	1d	19.1	5.9	22.36	23.00	19.7
		1.5d	30.00	10.0						1.5d	28.6	9.4
		2d	40.00	13.7						2d	38.1	13.0
		2.5d	50.00	17.4						2.5d	47.6	16.6
24	3	1d	24.00	6.2	28.6	29.1	24.8	7/8-9	2.822	1d	22.2	6.3	25.93	26.72	23
		1.5d	36.00	10.0						1.5d	33.3	10.0
		2d	48.00	14.0						2d	44.5	13.7
		2.5d	60.00	18.0						2.5d	55.6	17.4

Sukladno s

Objasnite

Nazivni promjer čahure vijka (nominalni promjer vijka)

Korak navoja

Infre stanje navojne čahure, broj čahure vijka FS

中

Izbor promjera dilbita za FS uvrtanje

Dž

Vijčana čahura infre stanje, vanjski promjer FSscrewleeve

Nazivna duljina čahure vijka

Dubina uvrtanja vijaka

Ugradnja FS vijka s rupom s unutarnjim navojem efektivna duljina navoja

Maksimalna dubina vijka kada se drška FSvijka ne pomakne tijekom instalacije

Stvarna efektivna duljina rupe za ugradnju S vijaka

Profil tvrtke

Dongtai Jinzhize Metal Products Co., Ltd.

Kao Proizvođač finih navojnih spiralnih umetaka i Tvornica metričkih finih žičanih umetaka, Dongtai Jinzhize Metal Products Co., Ltd. je specijalizirani proizvodni pogon posvećen proizvodima s navojnim spojevima za automobilski i zrakoplovni sektor. Primarno proizvodimo spiralne žičane umetke, samorezne umetke, umetke s ključem, navojne adaptere, uljne čepove, kao i odgovarajuće slavine za ugradnju i alate. Osnovana 2015. godine, tvrtka posluje iz vlastitog proizvodnog pogona od 10.000 četvornih metara opremljenog stotinama alatnih strojeva i automatiziranih proizvodnih sustava. Kroz godine razvoja izgradili smo iskusan tim stručnjaka za dizajn, razvoj i proizvodnju, dopunjen strogim sustavom upravljanja kvalitetom i sveobuhvatnim mehanizmom postprodajne podrške. Naši proizvodi široko se koriste u automobilskoj industriji (uključujući motore i mjenjače za osobna i gospodarska vozila), zrakoplovnoj industriji i proizvodnji željezničkih vozila. S godišnjom vrijednošću proizvodnje od 153 milijuna RMB u 2024. godini, posjedujemo sposobnost za veliku i stabilnu opskrbu. Predani smo pružanju kupcima visoko dosljednih, sljedivih proizvoda i pouzdane podrške.

Povezani proizvodi

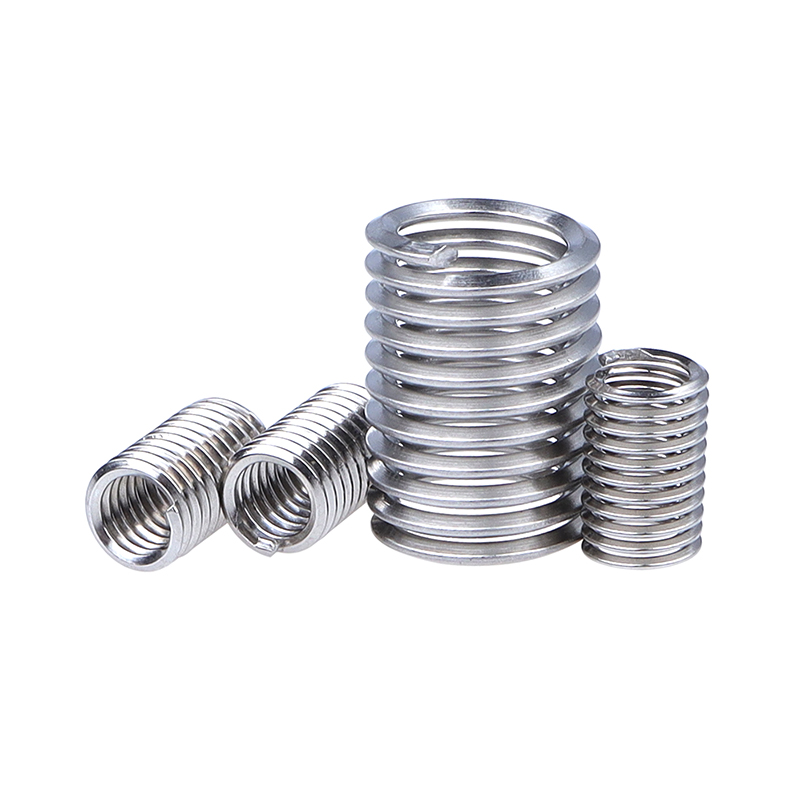

Umetak s navojem od žice bez spojeva

Umetak s navojem od čelične žice, poznat i kao "čahura za vijak od čelične žice bez ručke za montažu", vrsta je čahure za vijak od čelične žice (s navojem). Vrsta svilenog rukava. Postoji utor u obliku udice na oba kraja čah...

Pogledajte detalje proizvoda

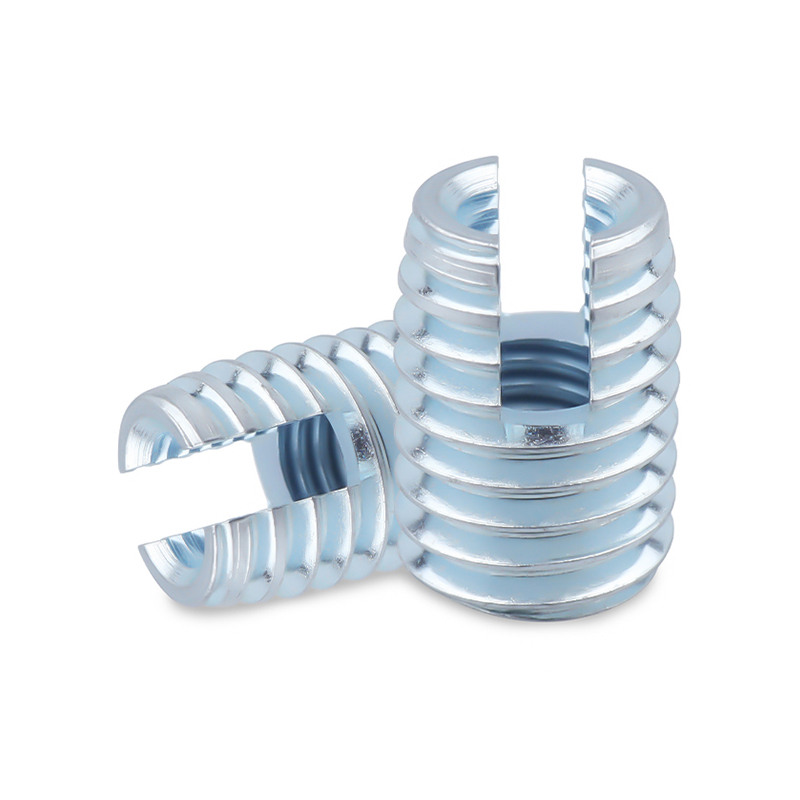

Umetak s plavim pocinčanim samoreznim navojem

Umetci s plavim pocinčanim navojem su spojni elementi s površinskom obradom koja pruža izvrsnu otpornost na hrđu i oksidaciju. Plavi cink premaz usporava koroziju u vlažnim, prašnjavim ili teškim okruženjima, produžujući vijek ...

Pogledajte detalje proizvoda

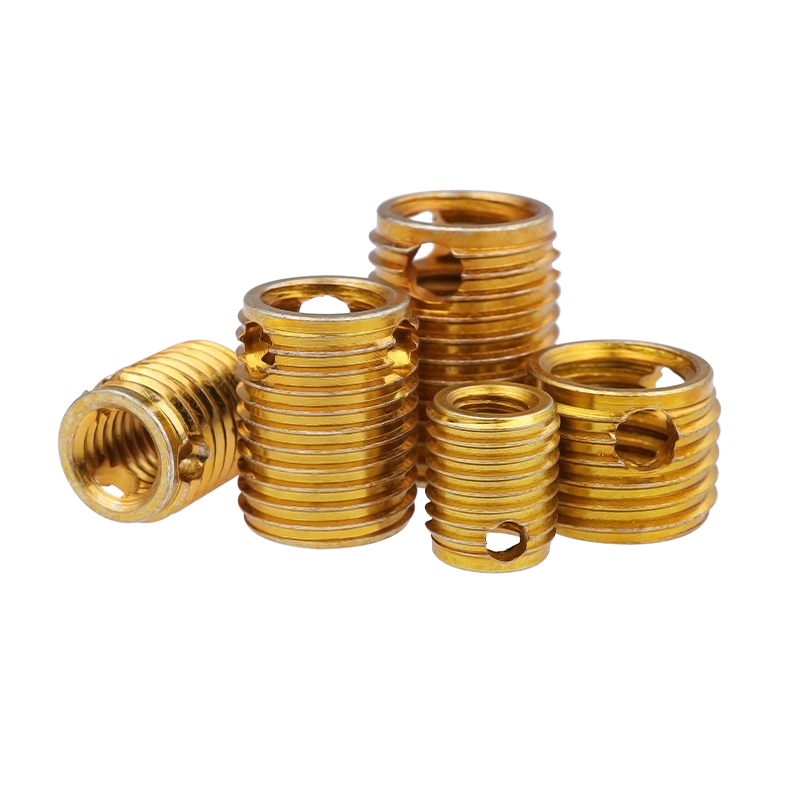

Umetak s navojem od ugljičnog čelika s 3 rupe

Umetak s tri rupe od ugljičnog čelika je umetak s navojem od ugljičnog čelika s tri rupe za pozicioniranje. U usporedbi sa standardnim umetcima bez rupa, ravnomjerno raspoređeni otvori dopuštaju da se osnovni materijal lokalno ...

Pogledajte detalje proizvoda

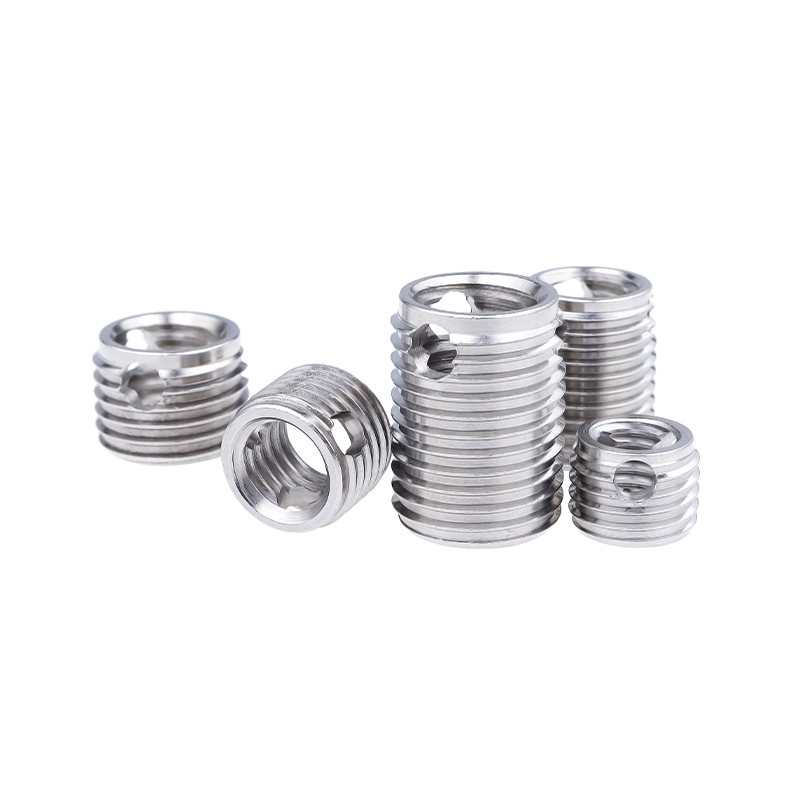

Umetak za navoj od nehrđajućeg čelika s 3 rupe

Umetak s tri rupe od nehrđajućeg čelika je umetak s navojem s tri ravnomjerno raspoređene rupe za pozicioniranje. Pomoću namjenskog alata za ugradnju, rupe za pozicioniranje utišću se u osnovni materijal kako bi se postiglo meh...

Pogledajte detalje proizvoda
Umetak za samonarezujući navoj od nehrđajućeg čelika

Umetci za samorezni navoj od nehrđajućeg čelika su pričvršćivači dizajnirani za jačanje navojnih spojeva. Za razliku od standardnih umetaka, oni su izrađeni od nehrđajućeg čelika, pružajući vrhunsku otpornost na koroziju i zašt...

Pogledajte detalje proizvoda

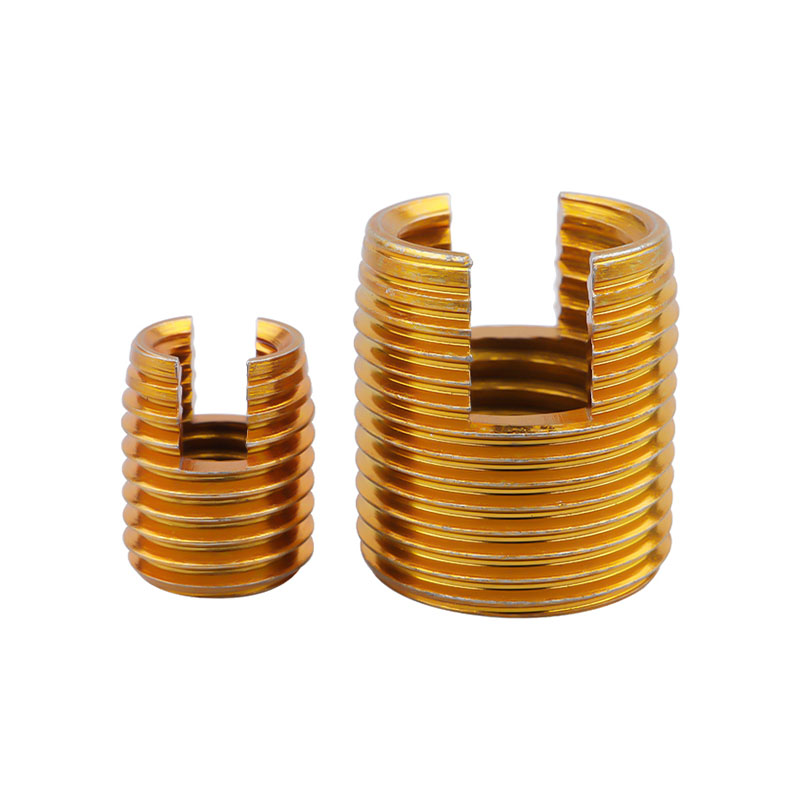

Samonarezujući umetak s navojem od ugljičnog čelika
