Što je matica za pretvorbu unutarnjeg i vanjskog navoja i kako radi?

Što je an Matica za pretvorbu unutarnjeg i vanjskog navoja

Matica za pretvorbu unutarnjeg i vanjskog navoja mali je cilindrični spojni element koji nosi dva različita oblika navoja na jednom tijelu: vanjski navoj na vanjskoj stijenci i unutarnji navoj koji prolazi kroz provrt. Ugrađuje se u prethodno narezanu ili prethodno izbušenu rupu pomoću vanjskog navoja, a nakon postavljanja unutarnji navoj prihvaća vijak, klin ili vijak različite veličine ili standarda navoja. Ova se komponenta također obično naziva matica adaptera navoja, matica s dvostrukim navojem ili matica reduktora navoja, a svi ovi pojmovi opisuju istu osnovnu funkciju premošćivanja dvije različite specifikacije navoja unutar jednog dijela.

U praktičnom smislu, adapter s navojem ove vrste omogućuje rupu koja je izvorno dimenzionirana za jedan spojni element da sigurno prihvati drugi spojni element, bez strojne izrade nove rupe ili mijenjanja okolne strukture. Ovo je posebno korisno kada oprema koristi mješoviti metrički i imperijalni hardver, kada je izvorna rupa istrošena ili oštećena ili kada promjena dizajna zahtijeva ugradnju manjeg ili većeg vijka u postojeću točku montiranja. Budući da konverzijska matica standardizira dobiveni navoj, ona također podržava zamjenjivost između sklopova koji bi inače zahtijevali posebno strojno izrađene dijelove.

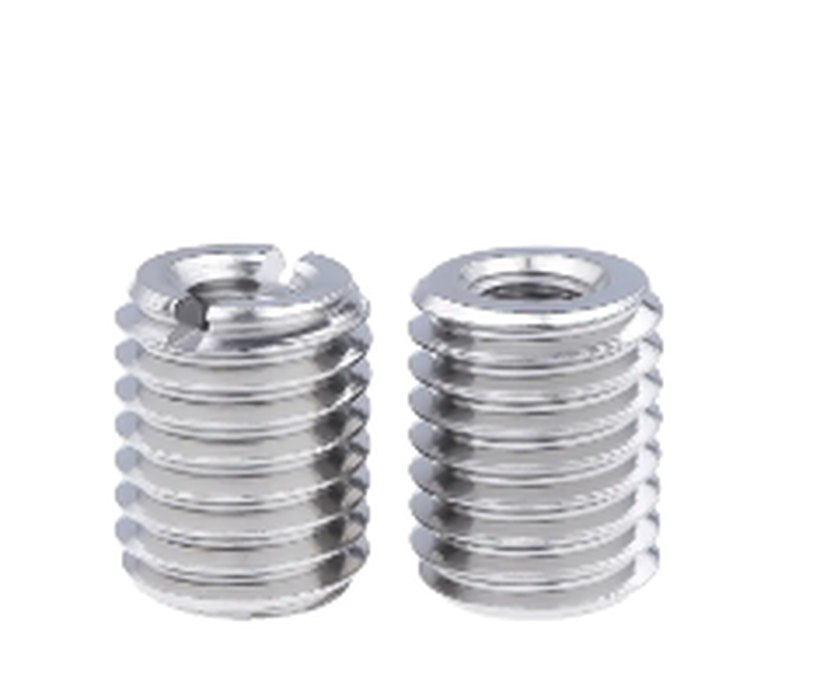

Gornja fotografija prikazuje maticu za pretvorbu unutarnjeg i vanjskog navoja od nehrđajućeg čelika proizvedenu u dvije konfiguracije. Dio s lijeve strane uključuje vrh s prorezima, koji omogućuje da se matica zabije alatom s ravnom oštricom tijekom instalacije, dok dio s desne strane koristi vrh s ravnim provrtom i obično se zabija s unutarnjim šesterokutnim ključem ili namjenskom instalacijskom slavinom. Oba dijela dijele istu temeljnu strukturu: spiralni vanjski navoj na vanjskoj površini za sidrenje u osnovnoj rupi i zasebni unutarnji navoj unutar provrta koji prima spojni zatvarač. Konverzijske matice ove vrste proizvode se od ugljičnog čelika, nehrđajućeg čelika ili mesinga, pri čemu se nehrđajući čelik obično bira za primjene gdje je otpornost na koroziju prioritet.

Matice za pretvorbu unutarnjeg i vanjskog navoja, matice s dvostrukim navojem i adapteri s navojem ovog općeg dizajna naširoko se primjenjuju gdje god navoj koji je već prisutan u rupi ne odgovara pričvršćivaču koji treba ugraditi, uključujući sklapanje strojeva, montažu automobilskih komponenti, održavanje opreme i opći popravak istrošenih ili oštećenih rupa s navojem.

Kako radi matica za pretvorbu unutarnjeg i vanjskog navoja

Princip rada navojne adapterske matice je jednostavan nakon što su dva sustava navoja konceptualno razdvojena. The vanjski navoj zahvaća osnovni materijal , bez obzira radi li se o prethodno urezanoj metalnoj rupi, navojnoj izbočini ili spojnom učvršćenju, a upravo taj vanjski navoj određuje kako će matica biti zadržana u okolnoj strukturi. The unutarnji navoj zahvaća nadolazeći zatvarač , a ovaj unutarnji navoj odabire se neovisno o vanjskom navoju, što je upravo ono što omogućuje pretvorbu dijela između dvije različite veličine ili standarda. Između ugradnje i konačne uporabe, okretni moment se prenosi kroz tijelo same matice, tako da debljina stijenke i izbor materijala utječu na to koliko opterećenje sklop može podnijeti.

Tijekom ugradnje, vanjski navoj se uvlači u osnovni otvor do određene dubine, nakon čega je unutarnji provrt spreman za prihvat spojnog vijka ili vijka. Donja izometrijska ilustracija označava glavne strukturne značajke tipične matice za pretvorbu unutarnjeg i vanjskog navoja, uključujući tijelo vanjskog navoja, provrt s unutarnjim navojem, ukupnu duljinu i vanjski promjer, koji zajedno definiraju kako je dio specificiran i naručen.

Kao što pokazuje izometrijski dijagram, vanjski i unutarnji navoj funkcionalno su odvojeni iako dijele isto tijelo, što je temeljna ideja dizajna iza svake matice za pretvorbu unutarnjeg u vanjski navoj, matice s dvostrukim navojem i adaptera s navojem. Ukupna duljina i vanjski promjer dvije su dimenzije koje se najčešće koriste za određivanje dijela, jer određuju hoće li matica fizički stati unutar dostupne dubine rupe i zazora rupe. Značajka pogona, bilo da je riječ o utoru ili unutarnjem šesterokutu, utječe samo na to kako je dio instaliran i ne utječe na njegovo ponašanje pri nošenju tereta nakon što je postavljen. Debljina stijenke između unutarnjeg provrta i korijena vanjskog navoja još je jedan čimbenik kojeg bi instalateri trebali biti svjesni, jer tanja stijenka općenito smanjuje okretni moment koji dio može sigurno izdržati tijekom instalacije. Razumijevanje ove dvonitne strukture olakšava odabir točne veličine prilikom pretvorbe između metričkog i imperijalnog hardvera, što je obrađeno u sljedećem odjeljku.

Vrste niti i pokrivenost standardne veličine

Svaka matica za pretvorbu unutarnjeg i vanjskog navoja definirana je s dva odvojena oblačka navoja, jednim za vanjski i jednim za unutarnji navoj, a svaki od njih može neovisno slijediti ili metrički sustav ili unificirani sustav inča. A adapterska matica metričkog na imperijalni navoj je jednostavno dio gdje vanjski navoj slijedi jedan sustav, obično metrički, dok unutarnji navoj slijedi drugi, obično unificirani grubi ili unificirani fini. Ova fleksibilnost je ono što čini matice s dvostrukim navojem korisnim u objektima koji održavaju i metričku i imperijalnu opremu jednu pored druge.

Unutar metričkog sustava, navoji su opisani standardom opće namjene ISO 261, koji definira nazivne promjere i njima pridružene serije grubog i finog koraka. Unutar sustava temeljenog na inčima, Unificirano grubo (UNC) i Unified u redu (UNF) serije definirane u ASME B1.1 ostaju najčešće referencirane oznake u sjevernoameričkim strojevima i automobilskim aplikacijama. Matice za pretvorbu unutarnjeg i vanjskog navoja obično se proizvode za pokrivanje nominalnog raspona od oko M3 do M30 na metričkoj strani , s usporedivim rasponom dostupnim u unificiranim grubim i unificiranim finim oznakama, što omogućuje da jedna obitelj proizvoda posluži širokom rasponu veličina rupa bez prilagođenog alata.

Kada se navodi dobavljač matice adaptera navoja ili se traži prilagođena matica reduktora navoja, općenito je dobra praksa zasebno potvrditi oblačiće vanjskog i unutarnjeg navoja, zajedno sa serijom koraka, umjesto pretpostavke da jedna oznaka veličine pokriva oba navoja. Time se izbjegavaju neusklađenosti tijekom montaže i skraćuje proces pronalaženja izvora za timove inženjera i nabave.

Mogućnosti materijala i usporedna izvedba

Matice za pretvorbu unutarnjeg i vanjskog navoja obično se proizvode od tri osnovna materijala: ugljičnog čelika, nehrđajućeg čelika i mesinga, a izbor između njih općenito se svodi na ravnotežu čvrstoće, otpornosti na koroziju i temperaturne tolerancije koju zahtijeva aplikacija. Ugljični čelik nudi snažnu opću mehaničku izvedbu i često se koristi za standardnu ​​montažu strojeva gdje je radno okruženje suho i kontrolirano. Nehrđajući čelik mijenja malu količinu sirove čvrstoće za značajno bolju otpornost na koroziju, zbog čega se matica za konverziju navoja od nehrđajućeg čelika često specificira za vanjsku opremu, okruženja u blizini mora ili komponente izložene ispiranju i vlazi. Mjed pruža dobru obradivost i korisnu električnu i toplinsku vodljivost, a često se odabire za kućišta elektronike ili precizne instrumente gdje su otpornost na habanje i nemagnetska svojstva važnija od vršne čvrstoće.

Grafikon u nastavku predstavlja relativnu usporedbu ova tri materijala kroz tri dimenzije učinka na općoj ljestvici od nula do deset. Vrijednosti su ilustrativne i namijenjene su odražavanju općeprihvaćenih odnosa svojstava materijala, a ne rezultata iz izvješća o jednom laboratorijskom ispitivanju, stoga bi se trebale koristiti kao opća referenca za planiranje, a ne kao točna specifikacija.

Kao što grafikon prikazuje, ugljični čelik i nehrđajući čelik postižu visoku ocjenu za vlačnu čvrstoću, što objašnjava zašto su oba uobičajeni izbori za nosive spojeve strojeva. Nehrđajući čelik pokazuje jasnu prednost u otpornosti na koroziju, u skladu s njegovom širokom upotrebom kao matice za konverziju navoja od nehrđajućeg čelika u vlažnim ili vanjskim uvjetima. Mesing neznatno zaostaje za sirovom vlačnom čvrstoćom, ali ostaje praktična opcija gdje su obradivost i nemagnetsko ponašanje važniji od vršnog opterećenja. Tolerancija na temperaturu slijedi sličan obrazac, pri čemu nehrđajući čelik općenito održava mehanička svojstva u širem rasponu od mesinga. Nijedna od ovih razlika ne čini jedan materijal univerzalno superiornim, a točan izbor ovisi o usklađivanju materijala sa specifičnim mehaničkim i ekološkim zahtjevima sklopa.

Nosivost i dizajn zahvata navoja

Količina opterećenja koju navojna adapterska matica može prenijeti prije nego što se navoji skinu ili izvuku usko je povezana s dostupnom duljinom zahvaćanja navoja, što znači koliko je duboko vanjski navoj uvučen u osnovnu rupu. Općenite reference dizajna zatvarača, uključujući smjernice široko dokumentirane u resursima kao što je Strojevi's Handbook, ukazuju na to da se čvrstoća izvlačenja brzo povećava kako duljina zahvata raste od male dubine, a zatim se smanjuje kada zahvat dosegne otprilike jedan i pol do dva puta veći od nominalnog promjera. Izvan te točke, dodatna dubina pridonosi relativno malo dodatne čvrstoće držanja, budući da vanjske niti koje su najbliže ulazu u rupu nose neproporcionalan udio opterećenja.

Ovaj odnos je opće inženjersko načelo, a ne fiksni broj za svaki dio, jer stvarna izvedba također ovisi o tvrdoći osnovnog materijala, klasi pristajanja navoja i kvaliteti ugradnje. Unatoč tome, trend prikazan u nastavku korisna je referenca za planiranje pri odlučivanju o tome koliko duboka rupa treba biti urezana da bi prihvatila danu konverzijsku maticu, posebno za dvostruku navojnu maticu za teške uvjete rada za strojeve gdje će spoj doživjeti opetovano opterećenje.

Krivulja se oštro diže između plitkog zahvata i otprilike jedan puta nominalnog promjera, što je područje gdje se dobiva većina korisne čvrstoće držanja. Između jednog i dva puta većeg promjera, krivulja se nastavlja penjati, ali sporijom brzinom, pokazujući sve manje povrate kako dubina zahvata dalje raste. Izvan približno dvostrukog promjera, trend se izravnava, što ukazuje da dodatna dubina rupe dodaje malo praktične koristi za većinu standardnih primjena. Ovaj obrazac je u skladu s općom mehanikom navoja, gdje prvih nekoliko zahvaćenih navoja nosi veći udio aksijalnog opterećenja od navoja niže niz rupu. Za inženjere koji specificiraju prilagođeni OEM dio matice reduktora navoja, ovaj trend podržava odabir duljine zahvata u rasponu promjera od jedan i pol do dva kao razuman opći cilj za uravnoteženu čvrstoću bez pretjerane dubine rupe.

Tipični scenariji primjene u različitim industrijama

Matice za pretvorbu unutarnjeg i vanjskog navoja i matice s dvostrukim navojem pojavljuju se u širokom rasponu industrijskih postavki, a četiri kategorije u nastavku predstavljaju opća područja u kojima se te komponente za pretvorbu industrijskih navoja najčešće navode. Sastavljanje automobila ostaje jedno od najvećih područja primjene , koji pokriva komponente motora, kućišta mjenjača i točke ugradnje šasije gdje su mješoviti standardi navoja uobičajeni za različite platforme vozila. Opći strojevi slijede usko, gdje se navojne adapterske matice koriste kako u originalnoj montaži tako iu popravcima na terenu ogoljenih ili oštećenih rupa. Zrakoplovne i željezničke aplikacije obično zahtijevaju strožu sljedivost materijala i dosljednost, dok hidraulički sustavi i druga specijalizirana oprema zaokružuju preostali udio.

Grafikon u nastavku predstavlja općenitu, ilustrativnu raščlambu ovih kategorija primjena, s namjerom da odražava široko promatrane obrasce uporabe u sektoru navojnih spojnica, a ne brojke izvučene iz jedne specifične studije tržišta.

Automobilski i opći strojevi zajedno čine većinski udio u ovoj ilustrativnoj raščlambi, što je u skladu s činjenicom da oba sektora kombiniraju velike količine montaže s čestom potrebom za usklađivanjem metričke i imperijalne opreme na istoj proizvodnoj liniji. Zrakoplovne i željezničke aplikacije čine manji, ali još uvijek značajan udio, a te industrije obično stavljaju dodatni naglasak na sljedivost materijala i dokumentiranu kontrolu kvalitete s obzirom na sigurnosnu kritičnu prirodu uključenih sklopova. Hidraulična i druga specijalizirana oprema predstavlja preostali dio, gdje se pretvorbene matice često koriste za prilagodbu priključaka ili popravak navojnih spojeva na pumpama i razdjelnicima. Relativne veličine ovih segmenata mogu se mijenjati ovisno o regionalnom industrijskom sastavu, pa bi čitatelji grafikon trebali smatrati općom orijentacijom, a ne preciznim mjerenjem tržišta. Unatoč tome, uzorak je koristan za razumijevanje zašto su komponente za pretvorbu industrijskih niti projektirane da služe nekoliko sektora odjednom, a ne jednom uskom slučaju upotrebe.

Kompatibilnost materijala i okoliša

Odabir pravog materijala za određeno radno okruženje jedna je od najpraktičnijih odluka pri pronalaženju proizvođača dvonavojnih matica za određeni projekt. Toplinska karta u nastavku sažima opću prikladnost u četiri uobičajena okruženja, s tamnijim sjenčanjem koje predstavlja snažnije opće uklapanje temeljeno na dobro utvrđenim karakteristikama materijala, a ne na formalnoj matrici ispitivanja. Ova vrsta usporedbe korisna je tijekom ranog pregleda dizajna, prije nego što se zaključa konačna specifikacija, budući da naglašava koju obitelj materijala vrijedi prvo procijeniti za dano okruženje.

Ugljični čelik pokazuje snažnu prilagodbu za opće strojeve, gdje je okolina obično suha i kontrolirana, ali njegova prikladnost opada u morskim ili korozivnim uvjetima bez dodatnog presvlačenja ili premazivanja. Nehrđajući čelik ima visoku ocjenu prikladnosti u većini okruženja, zbog čega se tako često pojavljuje u specifikacijama za matice za pretvorbu unutarnjih i vanjskih navoja koje se koriste na otvorenom ili u područjima za pranje. Mjed je općenito dobro prilagođen elektronici i kontekstu preciznih instrumenata, gdje su njegovo nemagnetsko ponašanje i vodljivost vredniji od sirove čvrstoće, dok se njegova otpornost na koroziju nalazi između ugljičnog čelika i nehrđajućeg čelika u općim industrijskim postavkama. Ovi obrasci utemeljeni su na dobro dokumentiranoj znanosti o materijalima, a ne na vlasničkim podacima, i namijenjeni su kao početna točka za provjeru materijala, a ne zamjena za inženjerski pregled specifičan za okoliš. Kupci koji procjenjuju dobavljača navojnih adapterskih matica za novi program često koriste jednostavnu matricu za prilagodbu kao što je ova za odabir materijala kandidata prije traženja detaljnih mehaničkih podataka.

Upute za instalaciju

Ispravna ugradnja matice za pretvorbu unutarnjeg i vanjskog navoja ima izravan učinak na performanse gotovog spoja, a opći slijed u nastavku odražava uobičajenu praksu za varijante s prorezima i bez proreza. Priprema osnovne rupe je korak koji će najvjerojatnije utjecati na konačnu izvedbu, budući da premala ili neusklađena pilot rupa može dovesti do križnog navoja tijekom instalacije. Koraci su prikazani tipičnim redoslijedom, iako određeni proizvodi mogu uključivati ​​dodatne smjernice dobavljača za neuobičajene osnovne materijale ili okruženja s visokim vibracijama.

1. Provjerite veličinu vanjskog navoja u odnosu na navojnu rupicu i veličinu unutarnjeg navoja u odnosu na pričvršćivač koji će se ugraditi, provjeravajući i promjer i niz koraka.
2. Provjerite je li pilot rupa čista, uklanjajući sve strugotine, ulje ili ostatke koji bi mogli ometati potpuno zahvaćanje navoja.
3. Nanesite smjesu za osiguranje navoja ako primjena uključuje vibracije ili opetovano mijenjanje opterećenja, slijedeći upute proizvođača smjese za vrijeme stvrdnjavanja.
4. Zabijte pretvorbenu maticu u rupu pomoću odgovarajućeg alata, bilo da je riječ o plosnatom odvijaču za dio s prorezom ili imbus ključu ili instalacijskoj slavini za dio bez proreza, držeći alat poravnat s osi rupe.
5. Namjestite maticu na specificiranu dubinu, općenito u ravnini s okolnom površinom ili malo ispod nje, osim ako dizajn ne zahtijeva poseban odmak.
6. Provjerite je li unutarnji navoj čist i neoštećen prije ugradnje spojnog vijka, svornjaka ili vijka, zatim zategnite do vrijednosti zakretnog momenta koja odgovara veličini i materijalu unutarnjeg navoja.

Preskakanje koraka pripreme rupe jedan je od češćih izvora problema s ugradnjom, budući da krhotine koje ostanu u rupi mogu spriječiti vanjski navoj da u potpunosti nasjedne i smanjiti efektivnu duljinu zahvata o kojoj je bilo riječi ranije u ovom članku. Za ponovljenu upotrebu u proizvodnji, mnogi timovi za montažu standardiziraju određeni pogonski alat i postavku zakretnog momenta za svaku veličinu pretvorbene matice, što pomaže u održavanju dosljednih rezultata na montažnoj traci.

Matica adaptera navoja u odnosu na standardnu maticu s jednim navojem

Vrijedno je razlikovati maticu za pretvorbu unutarnjeg i vanjskog navoja od obične jednonavojne matice, budući da dva dijela rješavaju različite probleme iako na prvi pogled mogu izgledati slično. Standardna matica ima samo jednu veličinu navoja i dizajnirana je za pričvršćivanje vijka odgovarajuće specifikacije, dok pretvorbena matica, dvostruka matica ili matica za redukciju navoja nose dva neovisna oblačića navoja na istom tijelu. Tablica u nastavku sažima glavne funkcionalne razlike između dvije vrste dijelova.

Ova razlika je najvažnija tijekom nabave, budući da navođenje standardne matice kada je zapravo potrebna funkcija konverzije neće riješiti problem neusklađenog navoja. Inženjeri i kupci koji nabavljaju dobavljača adapterske matice za navoj trebaju jasno navesti da je potreban dio s dvostrukim navojem, zajedno s oba oblačića za navoj, kako bi se izbjegla kašnjenja tijekom ponude i uzorkovanja.

OEM i ODM mogućnost prilagodbe

Osim standardnih kataloških veličina, mnogi timovi za nabavu zahtijevaju prilagođeni OEM dio matice reduktora navoja izrađen prema specifičnom crtežu, s nestandardnom kombinacijom unutarnjih i vanjskih navoja, modificiranom ukupnom duljinom ili specifičnom završnom obradom površine. Prilagođeni razvoj ove vrste općenito zahtijeva proizvođača s vlastitim alatnim mogućnostima, automatiziranom proizvodnom opremom i sustavom kvalitete koji može zadržati stroge tolerancije dimenzija u velikim količinama proizvodnje. Ovo je osobito relevantno za automobilske i zrakoplovne programe, gdje su dokumentacija i sljedivost dijelova često potrebni uz sam fizički hardver.

Upravljanje opsegom proizvodnje i kvalitetom

Kako potražnja za standardiziranim spojnim komponentama s navojem nastavlja rasti u automobilskom i općem sektoru strojeva, proizvođači koji kombiniraju inženjersku podršku s automatiziranim proizvodnim kapacitetom sve se više oslanjaju na standardne i prilagođene dijelove. Postrojenje opremljeno stotinama alatnih strojeva i automatiziranih proizvodnih linija obično može prijeći s odobrenja uzorka na masovnu proizvodnju učinkovitije nego manja radnja, što je važno za OEM programe s definiranim rasporedom isporuke. Konzistentna kontrola procesa u svakoj proizvodnoj seriji je ono što u konačnici podržava sljedivu, ponovljivu kvalitetu dijelova, što je jednako važno za proizvođača dvonavojnih matica kao i za bilo kojeg drugog dobavljača preciznih spojnica.

O Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. je specijalizirani proizvodni pogon posvećen proizvodima za spajanje s navojem za automobilski i zrakoplovni sektor. Tvrtka prvenstveno proizvodi umetke sa spiralnom žicom, samonarezne umetke, umetke za zaključavanje s ključem, adaptere s navojem i uljne čepove, zajedno s odgovarajućim instalacijskim slavinama i alatima , koji matice za pretvorbu unutarnjeg i vanjskog navoja i povezane adaptere s navojem stavlja izravno u svoj osnovni asortiman proizvoda, a ne kao perifernu ponudu.

Osnovana 2015. godine, tvrtka posluje u vlastitom proizvodnom pogonu od 10.000 četvornih metara koji je opremljen stotinama alatnih strojeva i automatiziranih proizvodnih sustava. Kroz godine razvoja, tvrtka je izgradila iskusan tim stručnjaka za dizajn, razvoj i proizvodnju, podržan strukturiranim sustavom upravljanja kvalitetom i opsežnim mehanizmom postprodajnih usluga. Uz godišnju vrijednost proizvodnje od 153 milijuna RMB u 2024., tvrtka održava sposobnost velike, stabilne opskrbe kupcima koji zahtijevaju dosljedne količine tijekom produženih proizvodnih serija.

Proizvodi tvrtke naširoko se koriste u automobilskoj industriji, uključujući motore i prijenose za osobna i gospodarska vozila, kao iu zrakoplovnoj industriji i proizvodnji tračničkih vozila. Ovo širenje krajnjih tržišta zahtijeva od tvrtke da održava dosljednu, sljedivu proizvodnu evidenciju za različite proizvodne linije, budući da klijenti iz automobilske i zrakoplovne industrije obično traže dokumentaciju uz fizičke dijelove koje kupuju.

Povezani proizvodi za spajanje s navojem

Uz matice za pretvorbu unutarnjih i vanjskih navoja, tvrtka također proizvodi spiralne žičane umetke, koji su precizni ugrađeni spojni elementi izrađeni od hladno valjane žice od nehrđajućeg čelika visoke čvrstoće, visoke elastičnosti, smotane u poprečni presjek u obliku dijamanta. Ovi se umeci uvrću u prethodno urezanu rupu kako bi se formirao izdržljivi standardni unutarnji navoj otporan na habanje, a prvenstveno se koriste u osnovnim materijalima manje čvrstoće kao što su aluminij, legure magnezija, plastika i drvo ili za popravak oštećenih navoja u komponentama od lijevanog željeza i čelika. Zajedno sa samoreznim umetcima, umetcima za zaključavanje ključeva i uljnim čepovima, ove linije proizvoda omogućuju tvrtki da podrži širok raspon zahtjeva za spajanje s navojem za kupce koji rade u automobilskoj, zrakoplovnoj, pomorskoj industriji, preciznim strojevima i elektronici.
